PERCOBAAN 3 MENULIS LCD dengan ADRDUINO

 LCD

 LCD merupakan alat / komponen elektonika yang biasa digunakan untuk menampilkan informasi tulisan, nilai angka / gambar karakter pada peralatan / sistem kontol elektronik.

pada materi ini akan kita bahas bagaimana cara menampilkan tulisan / nilai suatu angka pada ld 16x2.. maksudnya adal 16 karakter ke samping dan 2 baris ke bawah.

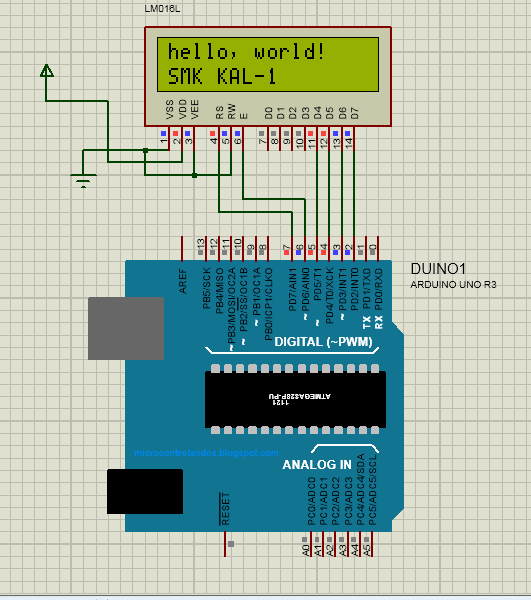

Rangkaian lcd 16X2 pada arduino uno.

Tabel Pin LCD dan Port Arduino

Pin LCD	Pin Arduino
Pin 1 (GND)	GND
Pin 2 (VCC)	+5V
Pin 3 (VSS)	Potentio 50K
Pin 4 (RS)	PORT 7
Pin 5 (R/W)	GND
Pin 6 (E)	PORT 6
Pin 7	-
Pin 8	-
Pin 9	-
Pin 10	-
Pin 11 (D4)	PORT 5
Pin 12 (D5)	PORT 4
Pin 13 (D6)	PORT 3
Pin 14 (D7)	PORT 2
Pin 15 (LED +)	+5V
Pin 16 (LED -)	GND

    Silahkan rangkaiakan LCD dan arduino sesuai gambar dan keterangan di atas. Setelah selesai merangkai semua silahkan buka program Arduino anda. dan tuliskan code berikut ini :

// panggil librarynya:
#include <LiquidCrystal.h>

// inisialisasi PORT yang akan digunakan
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  // Setting LCD kolom dan baris:
  lcd.begin(16, 2);
  // Tulisan yang akan di tampilkan.
  lcd.print("hello, world!");
}

void loop() {
  // set kursor kolom 0, baris 1
  // (note: menghitung baris dimulai dari 0):
  lcd.setCursor(0, 1);
  // menampilkan angka setiap 1000 milisecond:
  lcd.print("SMK KAL-1");
}

silahkan kopy dan paste program di atas pada schetch arduino kemudian simpan pada folder yg diinginkan.


setelah selesai. kemudian upload program pada rangkaian board arduino seperti gambar
rangkaian di atas. dan perhatikan pada lcd seharusnya muncul tulisan SMK KAL-1

gambar di atas adalah hasil simulasi pada program proteus profesional..
ada bebeapa type lcd yang bisa di gunakn dalam menampilkan informasi sistem
elektronika. silahkan cek di google ya,..! semangat belajar..
